介紹一下鋼格板的設計步驟是什么？
更新日期：2018-12-05 點擊量：

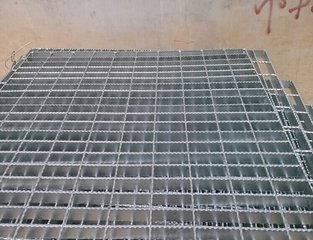

鋼格板已在國內外各行各業得到廣泛應用，主要用作工業平臺，梯踏板，扶欄，通道地板，鐵路橋側道，高空塔架平臺，排水溝蓋，井蓋，道路隔柵，立體停車場，機關、學校、工廠、企事業、運動場、花園別墅的圍欄，也可用作民宅的外窗，陽臺護欄，高速公路、鐵路的護欄等。
下面介紹一下鋼格板的設計步驟
1、分析用戶提供的圖紙，確認鋼格板鋪設區域。
2、在鋼格板的鋪設區域內，找到支撐鋼格板鋼梁的位置和尺寸。根據鋼格板的跨度要求，確定所選用的鋼格板型號。如果用戶已經提供鋼格板型號，應校隊其是否在要求的跨度之內，盡量達到跨度鋪設。若無法避免超跨度鋪設，應在圖紙相應位置明確的表明加梁要求。
3、在設計圖紙上繪制支撐鋼格板的鋼梁布置圖，在布置圖上畫出所有在鋼格板上開口設備、管道等障礙物的位置和尺寸。
4、根據鋼格板鋪設原則進行鋪板，將鋼格板的板號、外形尺寸標注明確、齊全。
5、在材料明細表中列出鋼格板的板號、數量、長度、寬度及面積等數據，在圖紙上注明技術要求，技術要求應包括標題欄中的相關內容。
6、對照圖紙仔細檢查支撐鋼格板鋼梁的位置、尺寸及形狀尺寸是否正確。檢查鋼格板尺寸、板號等是否正確以及明細表、標題欄、技術要求是否正確。檢查無誤后打印圖紙，鋼格板布置圖完成。
